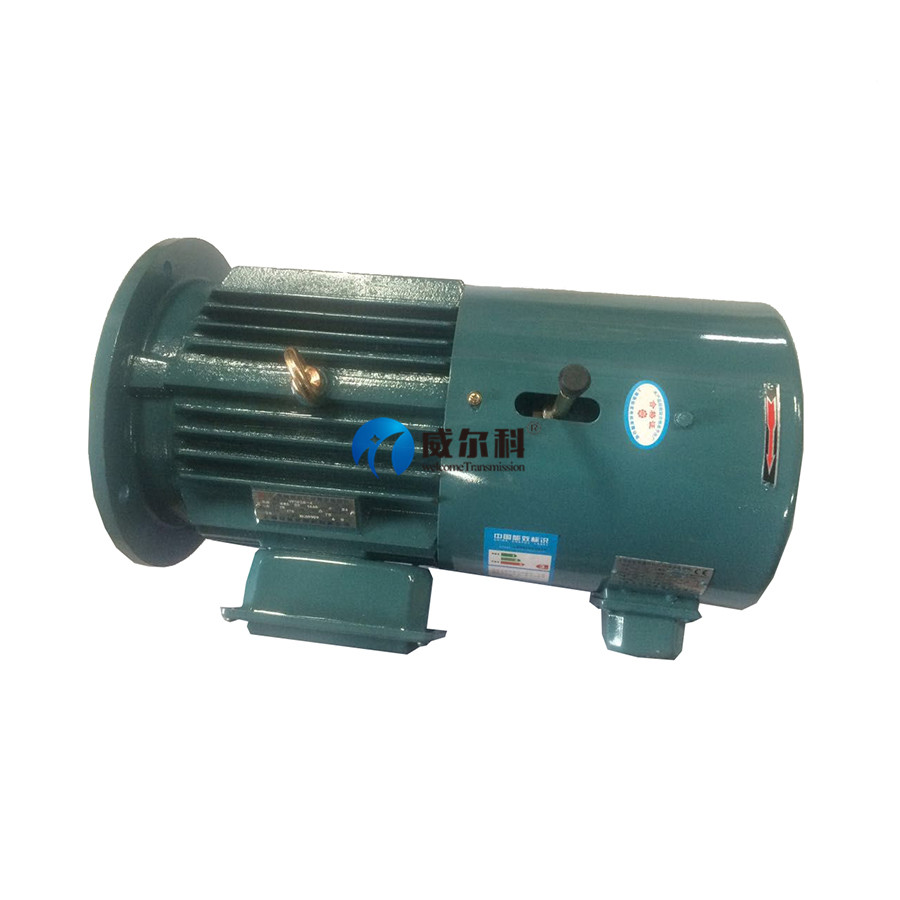

電機帶剎車，在實際使用中為帶電磁抱閘電機，作用是電機得電啟動運轉的同時，電機抱閘先得電松開抱閘，電機再啟動運行。當電機失電時，抱閘也失電起制動作用，使得電機快速停止運轉。一般剎車制動系統和電磁抱閘線圈，都是和電機轉子同軸安裝在一起?，F(xiàn)實使用中一般用于機床傳動中，可以快速定位制動，還有用于天車等起重設備，可以快速和控制卷?yè)P(yáng)的提升和下落。帶剎車的電機主要有：冶金起重電機建筑塔吊電機剪板機電機沖床電機 等.......
這些電機設計要求電機停止 電磁離合器隨即動作 電機主軸馬上停止 保證操作者及設備安全
步進電機本身有保持力矩，利用電機的保持力矩在通電的情況下可以鎖死電機，即相當于剎車（抱閘）。在垂直運行機構中，存在機構斷電而驅動器失去鎖力的情況，所以考慮使用剎車器，以免機構因失去驅動器鎖力而直接下墜造成損壞。傳統控制剎車器需外接12~24VDC，當步進電機斷電時，剎車瞬間啟動，起到固定電機軸的作用以解決步進電機斷電時電機仍可以維持鎖死狀態。對于所有制動器，外接一個DC24V電壓,該制動力需借助于一個壓縮彈簧或一個永磁體，以電磁方式形成氣隙，促使移較重物體在運動中能在短時間內減速或限制性停留。
傳統的電機剎車控制模式一般為PLC控制繼電器給剎車供電，設備斷電就斷開剎車電源，設備上電就接通剎車電源，不過由于步進電機驅動器使能的滯后性，上電時，剎車電源好是延時通電，不然會下墜一段距離。傳統的控制模式在使用時有以下缺點：車發熱大，一般工作一段時間，剎車溫度可到90攝氏度以上。造成剎車壽命縮短，安全隱患等。繼電器，PLC等外部器件依賴信高，如果那個環節出問題，容易損壞電機或抱閘！比如在運動狀況下如果繼電器損壞，剎車失電抱死，造成剎車損壞。本相對過高，接線麻煩。三機電剎車為解決上述問題，在傳統驅動器的基礎上，通過ALM接口輸出一個電壓信號連接剎車（抱閘）。其工作原理是驅動器上電后，ALM輸出一個瞬間24V電壓打開抱閘，抱閘打開后降低輸出電壓至11V，維持抱閘處于松開狀態。這一特別開發的內置剎車系統成功解決掉垂直軸電機在急停情況下電機垂直軸往下掉這一問題。因此立三機電這一研發抱閘系統適用于絲杠電機及皮帶傳輸。于工作電壓點，所以溫升低，基本和步進電機保持一致，實測溫升10幾度。靠性高，由步進驅動器直接控制電機和抱閘，能保證在電機轉動時抱閘始終處于松開狀態，且抱閘反應時間比普通PLC快50ms以上。一旦驅動器或電機出現故障，驅動器會立即剎車并報警，電機停止轉動，剎車抱閘將機構固定在安全高度。約成本，省掉繼電器等外部器件。
剎車電機和制動電機的區別：制動電機是全封閉自扇冷式鼠籠型具有附加圓盤型直流制動器的三相異步電動機，制動電機具有制動迅速、結構簡單、可靠性高、通用性強等優點，制動電機廣泛應用于種要求快速停止和準確定位的機械設備和傳動裝置中，例如、包裝機械、木工機械、化工機械、紡織機械、建筑機械等行業。
制動電機的直流圓盤制動器安裝在電機非軸伸端的端蓋上。當WEG制動電機接入電源，制動電機也同時工作。由于電磁吸力作用，電磁鐵吸引銜鐵并壓縮彈簧，制動盤于銜鐵端蓋脫開，制動電機開始運轉。當切斷電源時，制動電機電磁鐵失去磁吸力，彈簧推動銜鐵壓緊制動盤，在磨擦力矩作用下，制動電機立即停止運轉。
剎車電機又名電磁失電制動電機、制動異步電動機，是全封閉、自扇冷、鼠籠型，附加直流電磁鐵制動器的三相異步電動機，剎車電機有高精度的定位要求，剎車迅速，定位準確，安全可靠，剎車系統可互換使用，結構要簡單，更換維修簡便等特點。
剎車片（機械制動） ；電磁抱閘，能耗制動、反接制動（電磁制動）
剎車片的原理簡單，解體電動機就可以了解。
電磁抱閘：電機與電磁抱閘的電源是同步的，電磁抱閘的電源從電動機的接線盒或接觸器下端引出，電磁抱閘的工作原理：通電時,電磁力使抱閘裝置分開,電機可以轉動,停電時,由于內部失去磁力，彈簧使抱閘裝置合上，電機停轉。
能耗制動：所謂能耗制動，即在電動機脫離三相交流電源之后，定子繞組上加一個直流電壓，即通入直流電流，利用轉子感應電流與靜止磁場的作用已達到制動的目的。反接制動：在電動機切斷正常運轉電源的同時改變電動機定子繞組的電源相序，使之有反轉趨勢而產生較大的制動力矩的方法。反接制動的實質，使電動機欲反轉而制動，因此當電動機的轉速接近零時，應立即切斷反接轉制動電源，否則電動機會反轉。實際控制中采用速度繼電器來自動切除制動電源。
